مخطط مقارنة لأنواع علبة الكابلات وأخطاء التثبيت الشائعة والوقاية لأغراض هندسة المشروع .

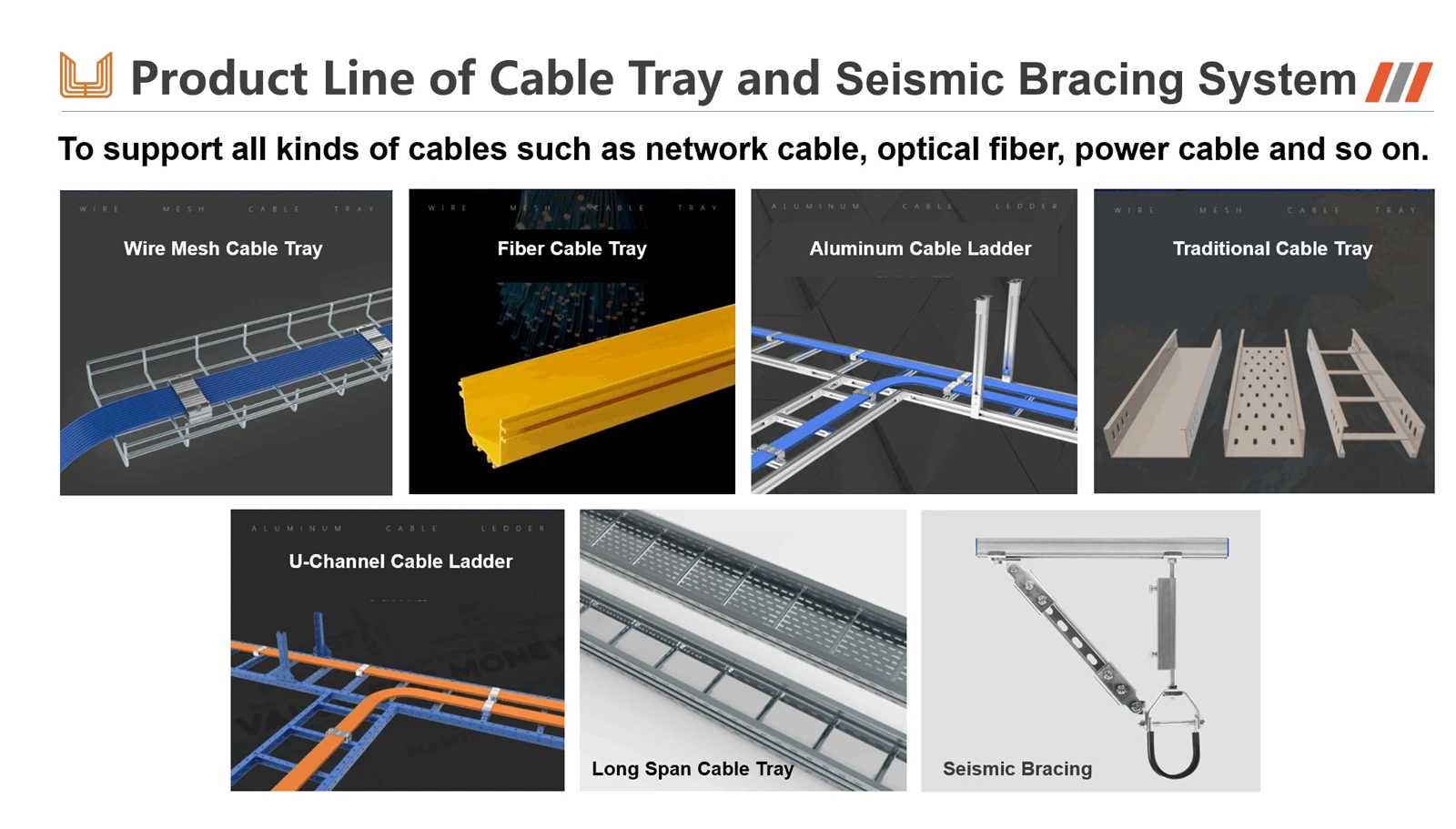

1. مخطط مقارنة لأنواع علبة الكابلات

يساعدك هذا المخطط بسرعة في تحديد نوع علبة الكابلات الأكثر ملاءمة استنادًا إلى متطلبات المشروع المحددة مثل تبديد الحرارة ، وسعة التحميل ، والبيئة ، ونوع الكبل.

ميزة	صينية سلم	صينية مثقبة / حوض	صينية السفلية الصلبة	شبكة سلك / صينية سلة
بناء	يتكون من قضبان جانبية متصلة بسلسلة من الدرجات ، على غرار سلم.	يتميز بقاعدة صلبة مع فتحات التهوية (فتحات أو ثقوب).	صينية مغلقة بالكامل مع قاعدة صلبة ومستمرة ولا فتحات.	شبكة - مثل الهيكل المصنوع من أسلاك الصلب الملحومة.
المزايا	1. تبديد الحرارة الممتاز. 2. أعلى حمولة - سعة التحمل. 3. من السهل تأمين الكابلات مع العلاقات أو المرابط.	1. تبديد الحرارة الجيد. 2. يوفر الدعم المستمر للكابلات. 3. يوفر حماية أكثر من صينية سلم.	1. يوفر أقصى حماية للكابلات الحساسة. 2. ممتازة EMI/RFI التدريع.	1. مرن للغاية ؛ من السهل الانحناء والقطع والشكل على موقع -. 2. خفيفة الوزن وسريع للتثبيت.
عيوب	يوفر دعمًا ضعيفًا لكابلات القطر الصغيرة - ، والتي قد تتراجع بين الدرجات.	يوفر تبديد حرارة أقل بقليل وقدرة الحمل مقارنة بصواني السلم.	1. أفقر تبديد الحرارة. 2. الرطوبة والحطام يمكن أن تتراكم في الداخل.	1. أدنى حمولة - سعة التحمل. 2. يوفر الدعم غير المستمر للكابلات.
الأفضل ل	كابلات الطاقة ، كابلات التحكم الكبيرة - ، والتطبيقات التي تتطلب امتدادات طويلة وأحمال ثقيلة.	أشواط مختلطة من الكابلات الصغيرة إلى المتوسطة - قطر القطر والتحكم حيث يكون الدعم المستمر مفيدًا.	الأجهزة الحساسة ، كابلات الألياف البصرية ، أو البيانات التي تتطلب أقصى درجات الحماية والدرع من التداخل.	مراكز البيانات ، غرف الخادم ، Light - كابلات الاتصالات ، وتثبيتات مع مسارات توجيه معقدة.
تبديد الحرارة	★★★★★ (ممتاز)	★★★★ ☆ (جيد)	★★ ☆☆☆ (فقير)	★★★★★ (ممتاز)
القوة الهيكلية	★★★★★ (أعلى)	★★★★ ☆ (مرتفع)	★★★ ☆☆ (متوسط)	★ ☆☆☆☆ (أدنى)

导出到 Google 表格

2. أخطاء وتثبيت علبة علبة الكابلات الشائعة

تبرز هذه القائمة المشكلات المتكررة الموجودة أثناء الإشراف على الموقع وقبولها ، مما يساعدك على تحسين جودة المشروع وسلامة المشروع من خلال معالجتها بشكل استباقي.

الخطأ 1: تباعد الدعم غير الصحيح أو المفرط

عاقبة:تراجع الدرج بين الدعم ، ويتجاوز حد الانحراف. بمرور الوقت ، يمكن أن يؤدي ذلك إلى التعب الهيكلي والفشل.

الوقاية:

اتبع بدقة مخطط مواصفات الشركة المصنعة مقابل SPAN عند تصميم وتثبيت الدعم.

أضف دائمًا دعمًا إضافيًا في غضون 30-60 سم (1-2 قدم) من أي تركيب ، مثل المرفقين أو المحملات أو الصلبان.

تأكد من تثبيت جميع الدعم على نفس المستوى لمنع الإجهاد الملتوي على نظام الدرج.

خطأ 2: لاعبي الترابط المفقود أو المثبت بشكل غير صحيح

عاقبة:يتم كسر الاستمرارية الكهربائية لنظام الدرج ، مما يجعل أرض السلامة غير فعالة. أثناء حالة الصدع ، يمكن أن تصبح الدرج تنشيطًا في الفولتية الخطرة بدلاً من إجراء التيار بأمان على الأرض.

الوقاية:

حدد في مستندات التثبيت أن "لاعبي الترابط مطلوب في جميع نقاط الاتصال الملحومة غير-."

أثناء التفتيش ، تحقق ليس فقط من وجود لاعبي القفزات ولكن أيضًا أن أسطح الاتصال قد تم تطهيرها من الطلاء وأن البراغي مشدودة بشكل آمن.

استخدم مقياس المقاومة - لمقاومة ometer لقياس المقاومة بين نقطتين بعيدة في نظام الدرج ؛ يجب أن تكون القيمة قريبة من الصفر.

خطأ 3: مقطوع الحواف تركت دون علاج بعد - تصنيع الموقع

عاقبة:بالنسبة للصواني الفولاذية المجلفنة ، يعرض القطع الصلب الخام ويدمر طبقة الزنك الواقية. تصبح هذه الحافة غير المحمية نقطة انطلاق للصدأ والتآكل ، والتي يمكن أن تنتشر وتقلل بشكل كبير من عمر خدمة الدرج.

الوقاية:

اطلب من المقاول تطبيق ما لا يقل عن معاطف من الزنك - الطلاء الغني (رذاذ الجلفان البارد) على جميع الأسطح المقطوعة أو المحفورة.

فحص على وجه التحديد جميع التخفيضات والثقوب والتعديلات لعلاج التآكل المناسبة- أثناء عمليات فحص الجودة.

الخطأ 4: استخدام السحابات والتجهيزات غير لائقة

عاقبة:

عدم تطابق المواد:سيؤدي استخدام مسامير الصلب الكربوني على نظام صينية من الفولاذ المقاوم للصدأ إلى التآكل الجلفاني.

قوة غير كافية:باستخدام البراغي القياسية - حيث يتم تحديد مثبتات القوة العالية - يمكن أن تؤثر على السلامة الهيكلية للاتصالات.

الوقاية:

قم بتوضيح أن يتم توفير جميع لوحات الصقّة والمسامير والمكسرات والتجهيزات من قبل الشركة المصنعة للدرج الأصلي أو أن تكون من نفس المادة والصف مثل الدرج نفسه.

تحقق من شهادات المواد للسحابات والملحقات أثناء التفتيش على المواد.

الخطأ 5: وضع الكابل غير المنظم والمتشابك

عاقبة:

يحدث تداخل الإشارة (Crosstalk) عند تشغيل كابلات الطاقة والبيانات في قرب متوازي.

يقلل تبديد الحرارة الضعيف من السعة (الحالية - سعة حمل) من كابلات الطاقة.

تصبح الصيانة أو الإزالة أو إضافة الكابلات في المستقبل أمرًا صعبًا للغاية.

الوقاية:

قم بتطوير خطة توجيه كابل واضحة قبل بدء التثبيت.

استخدم مرابط الكابلات لتجميع كابلات الطاقة وعلاقات الكابلات لترتيب كابلات التحكم بدقة في الطبقات أو المجموعات المنظمة.

فرض "أسفل - ، الطبقة - بواسطة - طبقة" ممارسة التثبيت للحفاظ على ترتيب منظم خلال التشغيل.
